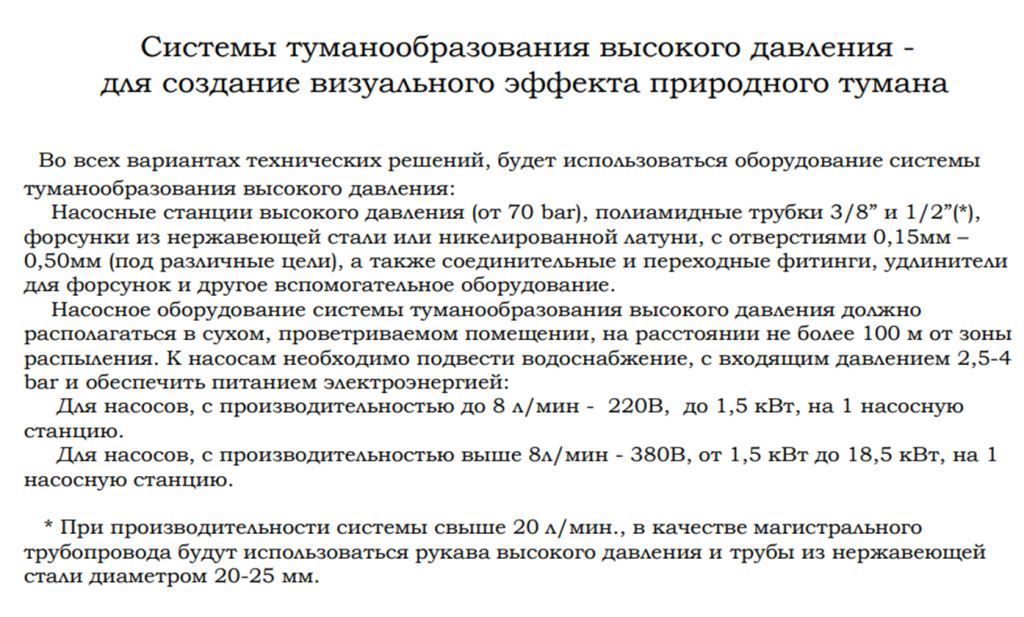

Техническое решение «Лес»
Вокруг каждого дерева, под землёй, на глубине, определённой проектом, закладывается кольцо из полиамидной трубки, с 4-мя проходными муфтами для форсунок. Для вывода форсунок на поверхность используются специальные гибкие удлинители, которые привязываются к стволу дерева, в нижней его части, либо закрепляются колышками к земле. Таким образом, вокруг дерева будут располагаться 4 форсунки, на одинаковом расстоянии друг от друга, направленные в противоположную сторону от ствола - создавая область тумана вокруг каждого из деревьев, при работе системы. На общем фоне получится густой туман среди деревьев. Рекомендуемое расстояние между деревьями - не более 4 метров.

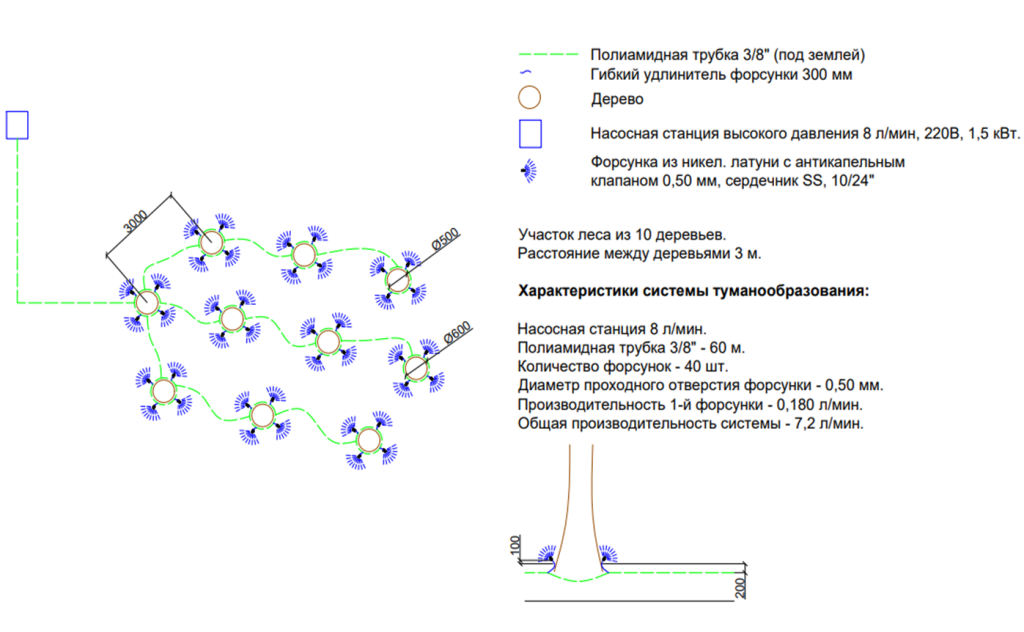

Схема расположения оборудования «Лес»

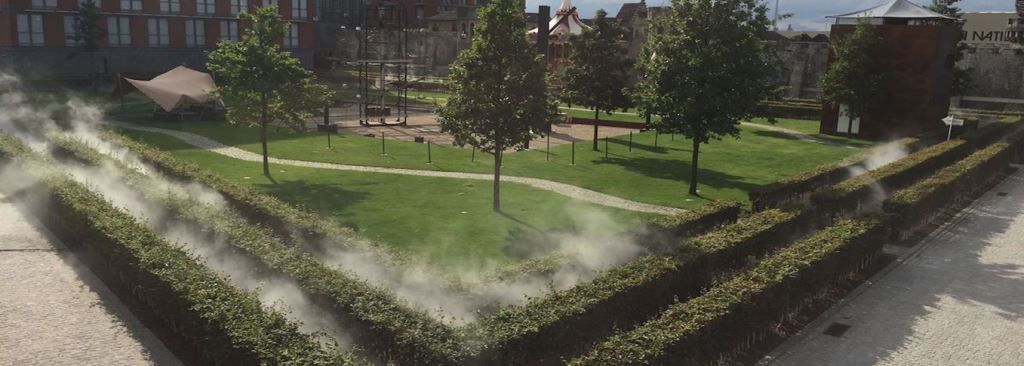

Туман в кустарниках
Схема расположения оборудования «Кусты»
Техническое решение «Кусты»
Принцип монтажа распределительного контура будет идентичен с деревьями - вся полиамидная трубка спрятана под землёй. Трубопровод проходит последовательно от одного кустарника к другому. Около каждого куста выводится удлинитель с форсункой, которая распыляет «туман» из-под растения.
Туман в зоне водоёма

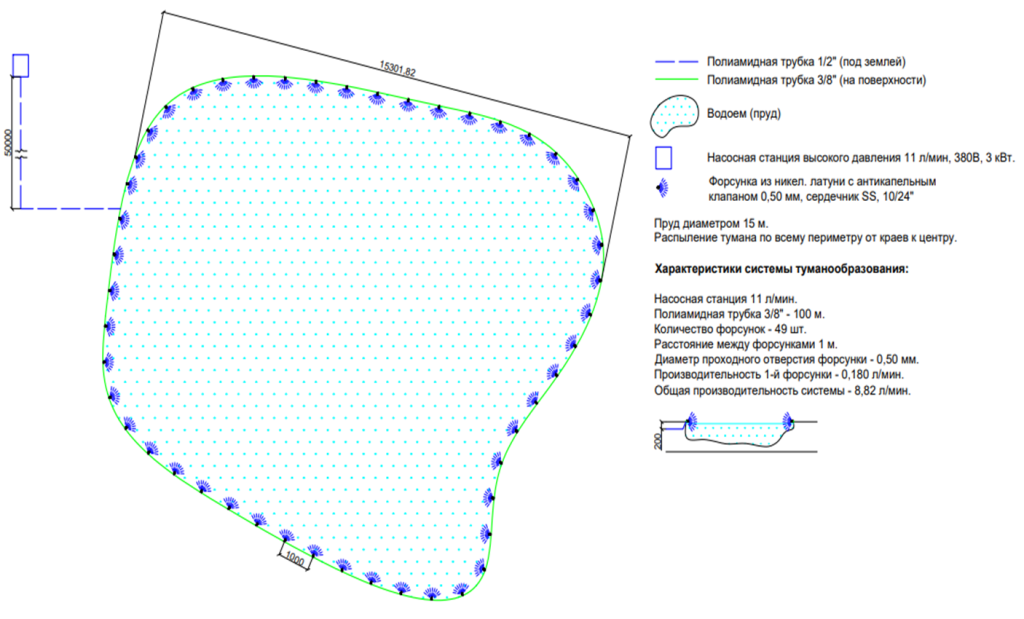

Схема расположения оборудования «Пруд»
Техническое решение «Пруд»

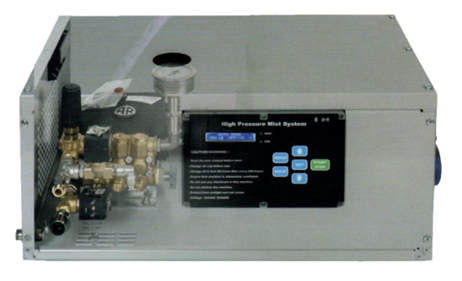

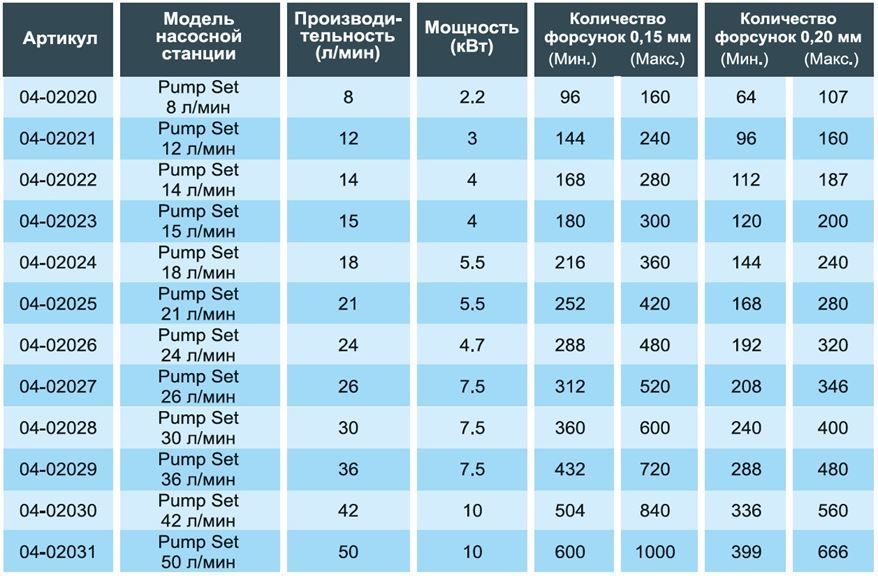

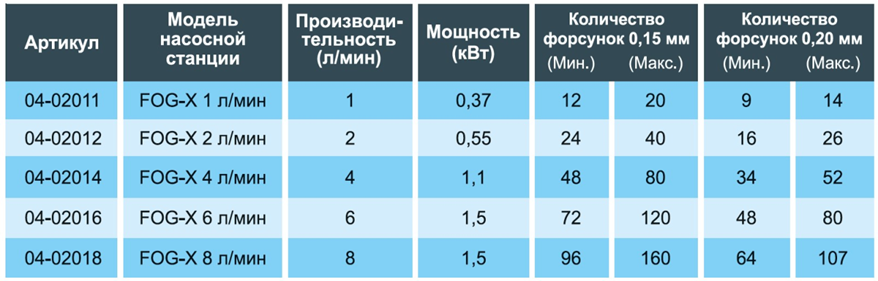

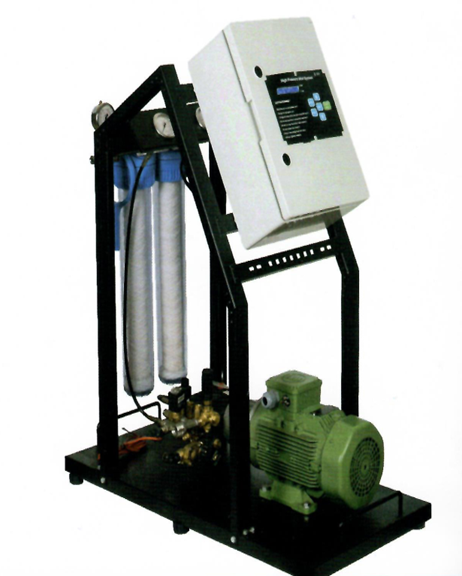

В данной локации туман будет использоваться для создания визуального эффекта дымки тумана, стелящегося по воде от берегов к центру водоёма. Магистральная трубка, соединяющая насосную станцию высокого давления с распределительным контуром, закладывается в земле, на глубине, определённой проектом.

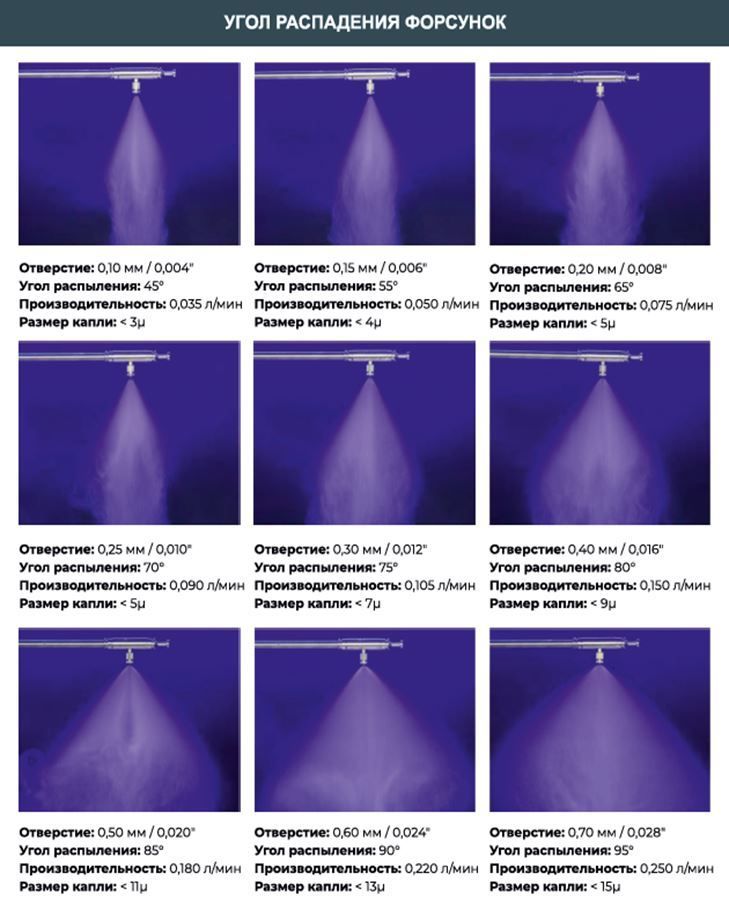

Распределительный контур, состоящий из полиамидной трубки с форсунками, укладывается по всему периметру пруда, с определённым расстоянием между форсунками. Монтаж трубки с форсунками может осуществляться как по поверхности (если это не будет помехой), так и под землёй, с выводом отдельных форсунок в необходимых местах. В данной зоне применяются форсунки с большим диаметром проходного отверстия, для образования более густого тумана, которому потребуется больший промежуток времени для испарения (по такому принципу будут подбираться форсунки во всех зонах, где главной задачей стоит создание визуального эффекта).
В случае, если необходимо распылять туман с какого-либо острова среди водоёма, магистральная трубка будет проведена под землёй и водой до острова, а распределительный контур будет построен по периметру острова с направленными в сторону воды форсунками.

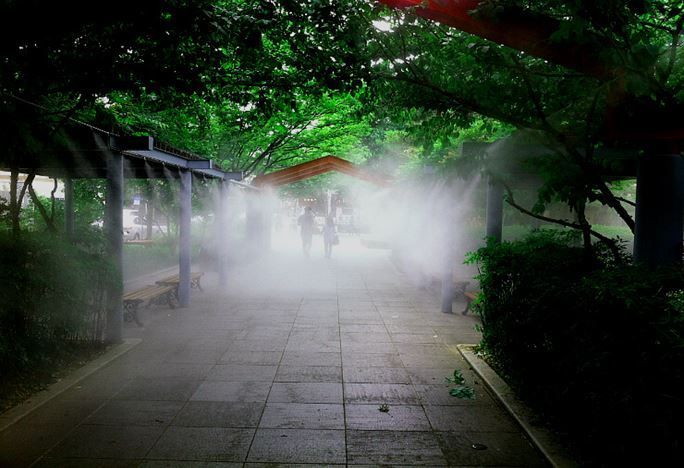

Туман на пешеходных дорожках

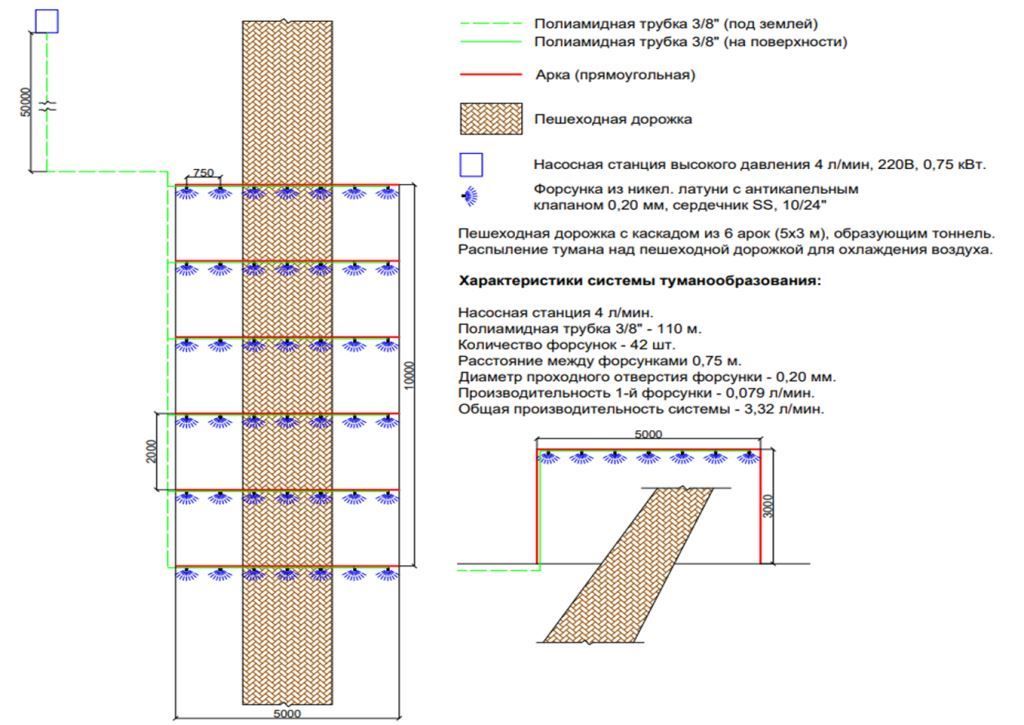

Схема расположения оборудования «Дорожка»
Техническое решение «Дорожка»
В данной концепции предлагается использовать систему туманообразования, в большей степени, для охлаждения воздуха и комфорта прохожих. Поэтому здесь будут использоваться форсунки с малым диаметром проходного отверстия для создания мелкодисперсного тумана с большей скоростью испарения.
Вдоль дорожки рекомендуется сконструировать несколько арок на расстоянии 2-3 метра друг от друга, образующих тоннель (5-10 арок).
Магистральная трубка системы тумана будет проложена под землёй, от насосной станции до крайней арки, по одной стороне дорожки. Ответвления распределительных линий будут предусмотрены вблизи каждой арки. Распределительные трубки с форсунками будут выпускаться из под земли и полностью огибать арки, создавая равномерное облако тумана над дорожкой. В жаркую погоду такой туман будет испаряться в короткий промежуток времени и охлаждать воздух в этой области, обеспечивая комфортное пребывание людей в тоннеле.
Туман в зоне отдыха

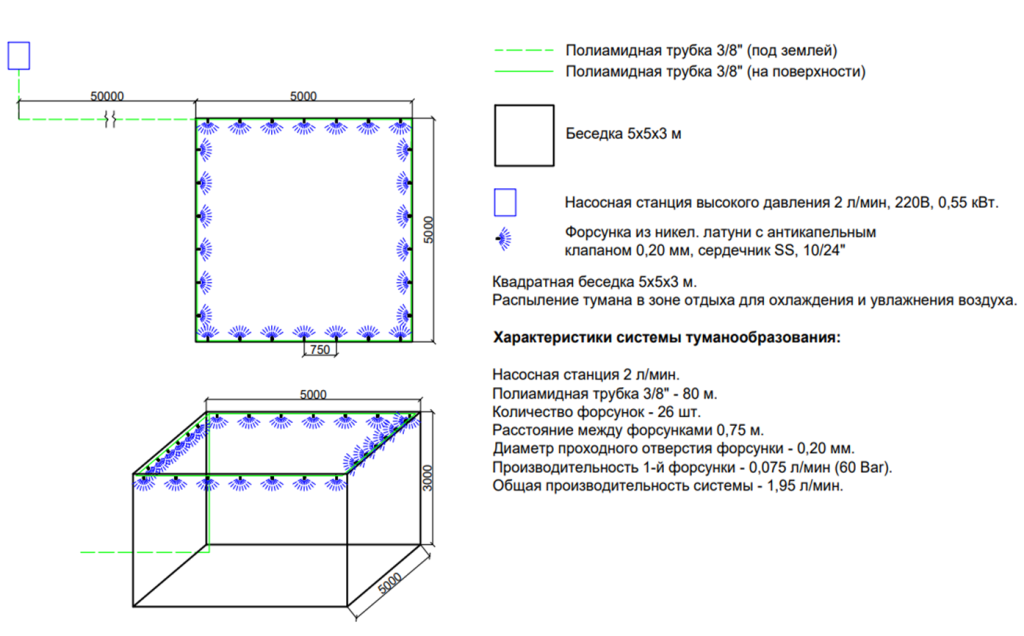

Схема расположения оборудования «Беседка»
Техническое решение «Беседка»

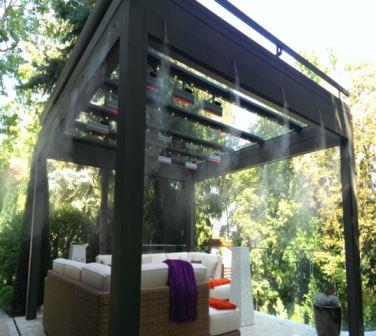

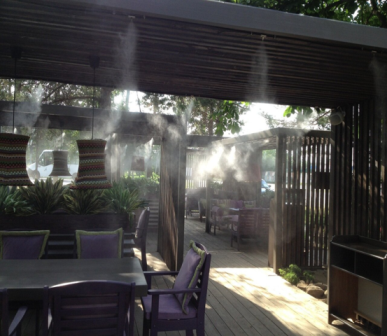

Наиболее распространённый способ использования систем тумана высокого давления на открытых пространствах - веранды, беседки, навесы, зоны отдыха и пребывания людей, где в жаркий период времени требуются охлаждение.
Рассмотрим систему тумана на примере 1 беседки. Магистральная трубка от насосной станции до объекта будет проложена под землёй.
Распределительная трубка будет выпущена возле беседки и поднимется к верхнему контуру конструкции. Далее трубка с форсунками монтируется по периметру беседки, и, если необходимо, добавляются дополнительные форсунки внутри. Рекомендуемая высота подвеса форсунок 2,5-3 м. Форсунки будут направлены вниз в сторону земли/пола, охлаждая воздух и создавая завесу по периметру, не пропускающую тёплый воздух внутрь. В процессе эксплуатации направление распыления форсунок можно регулировать в пределах оси распределительной трубки.
Такое применение системы туманообразования обеспечит комфортное времяпрепровождение людей на территории данного объекта в жаркий период.
