Система туманообразования высокого давления для домашней беседки
12 февраля 2023
Добрый день, друзья.
Сегодня хотелось бы немного рассказать о системах туманообразования высокого давления. Данная система применяется для снижения температуры, охлаждения, пылеподавления в домашних беседках, общественном пространстве, борьбе с посторонними запахами в кафе и ресторанах. Система является прекрасной альтернативой кондиционерам для открытого и полузакрытого пространства.
Система тумана высокого давления – это система распыления очищенной воды под высоким давлением (60-100 бар), посредством насоса высокого давления по системе трубопровода через форсунки с очень маленьким соплом. Диаметр отверстия форсунки (сопла) может составлять от 0,1 до 0,7 мм. При распылении воды под высоким давлением образуется облако тумана, состоящее из маленьких капель воды. Размер капель в таком облаке составляет не более 5-7 микрон, то есть 0,005 мм. Форсунки с различным диаметром сопла имеют разный угол распыления тумана от 45 до 95 градусов. Форсунка высокого давления состоит из сопла, антикапельного клапана и «тела» форсунки. Производительность одинаковых форсунок может незначительно варьировать в зависимости от давления в системе. К примеру, форсунка с соплом 0,1 мм при давлении в 50 бар будет иметь производительность 0,03 литра в минуту, а при 100 барах – 0,045 литра в минуту. «Классическим» показателем давления для системы является уровень в 70 бар. Для подачи воды к форсункам в качестве трубопровода используют нейлоновую трубку, диаметром ½ (12 мм) или 3/8 (9,6 мм) дюйма, которая выдерживает давление в 100 бар.
В качестве соединений в системе тумана используют фитинги высокого давления, выполненные из никелированной латуни. В ассортимент фитингов сходят такие комплектующие, как соединительные муфты, тройники, краны, заглушки и т.д. Насосы высокого давления оснащены системой цифрового управления, с возможностью управления системой тумана с мобильного устройства через Bluetooth. Так же, в цифровой системе управления насосом есть функции включения / выключения по заданным циклам, управления системой вентиляции, вывод данных на стационарный персональный компьютер. Насосное оборудование, в свою очередь, так же подразделяется по произвольности установки, с возможностью установки дополнительных функций, таких как встроенная система фильтрации, подключение датчиков влажности и т.д.
Для проектирования системы туманообразования высокого давления от заказчика требуется информация по месту установки системы (беседка, кафе, терасса и т.д.) со схемой помещения (Длина х Ширина х Высота), указанием окон и дверных проемов, расположением мебели, техники, приборов.

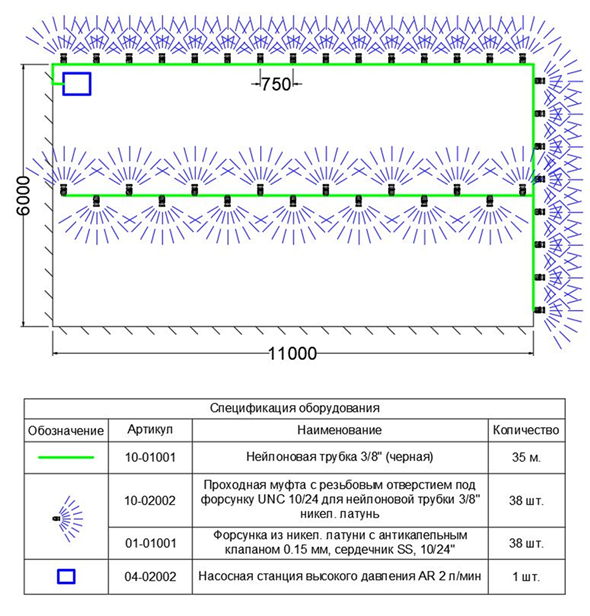

Пример №1: проектирования системы туманообразования высокого давления для частной беседки с открытыми сторонами:
Любая система тумана требует постоянного гарантийного и послегарантийного обслуживания, с регулярной проверкой системы фильтрации, насосного оборудования, системы трубопровода, замены расходных комплектующих.
Для получения более подробной информации и проектирования системы тумана вы можете обратиться по телефону: 8 (800) 22-22-472 или отправить ваш запрос на электронную почту shop@polivtorg.ru

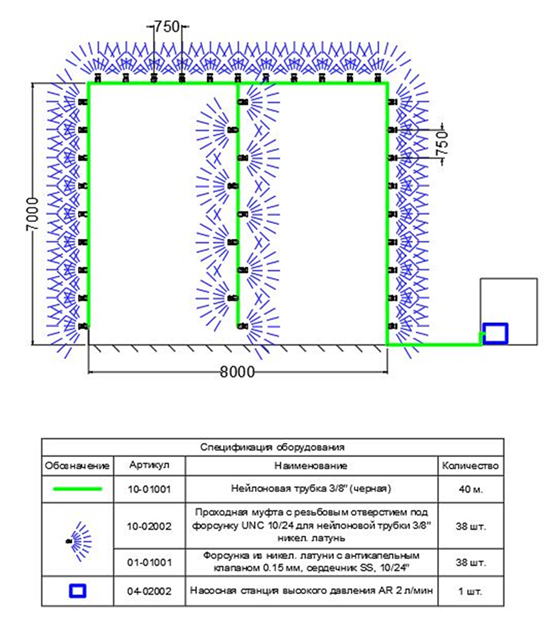

Пример №2: проектирования системы туманообразования высокого давления для частной беседки с одной закрытой стороной:
Пример №3: проектирования системы туманообразования высокого давления для частной беседки с двумя закрытыми сторонами:
